Descrizione prodotto

Questo prodotto è nato per risolvere un problema che spesso si presenta agli installatori di ventilconvettori: quando è necessario applicare più ventilconvettori all'uscita di un singolo regolatore di temperatura, è consuetudine effettuare un collegamento in parallelo .

Purtroppo questa soluzione si dimostra infelice perchè sovente determina la rottura di uno o più apparecchi a causa di ritorni di corrente o differenze degli avvolgimenti delle bobine .

Con il TC-100 il problema viene risolto poichè gli avvolgimenti dei motori rimangono separati.

Applicazioni tipiche

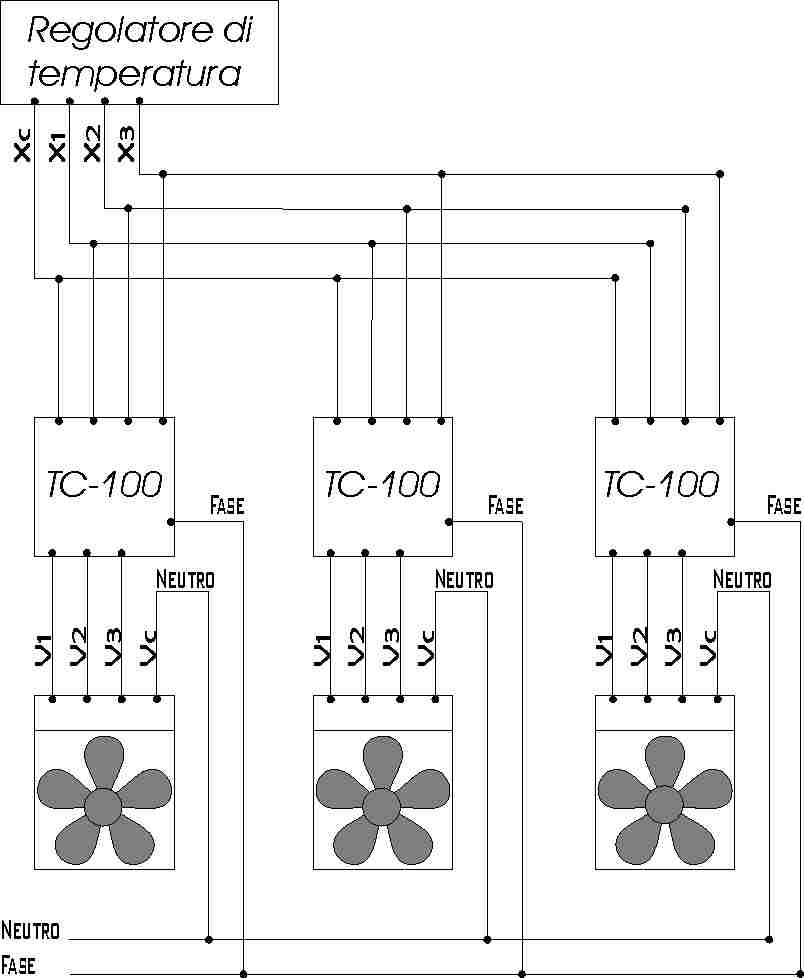

Collegamento di diversi dispositivi in parallelo, come mostra la figura (cliccare per ingrandire).

Il concetto è semplicemente quello di interporre il TC-100 fra il regolatore di temperatura e ogni ventilconvettore, prelevando nel contempo fase e neutro dalla linea.

I contatti indicati con X 1 , X 2 , X 3 sono i contatti che comandano le tre velocità della ventola del ventilconvettore; X c è il comune.

V 1 , V 2 , V 3 e V c sono gli analoghi contatti sul ventilconvettore, che rimangono ora separati fra loro e dal regolatore di temperatura.

Questi sono i vantaggi portati dall'uso di TC-100 :

• Piccole dimensioni (si installa facilmente all'interno di quadri o a parete).
• Evita l'approntamento di cablaggi con relé o teleruttori, ingombranti e costosi in termini di tempo e di materiale.
• Permette di collegare il numero desiderato di ventilconvettori, senza riserva alcuna.

Dettagli tecnici

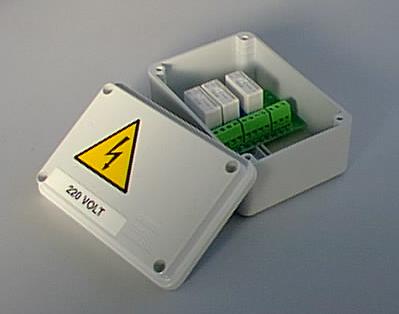

Il dispositivo è costituito da relè indipendenti e morsettiera, il tutto inscatolato in una robusta scatola standard.
