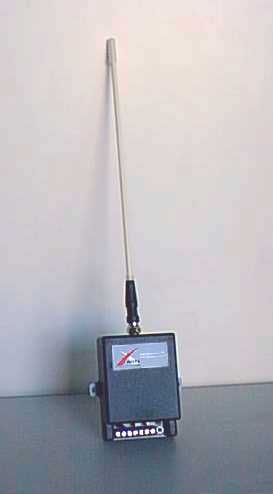

| L'RV-1
è un ricevitore radio a due canali,
con decodifica tipo MM-53200 ad autoapprendimento, facilmente
programmabile
ed utilizzabile su diversi tipi di impianti. Il primo canale radio
pilota
un relè con capacità di corrente di 3A, presente
sulla
morsettiera con i tre contatti NC1, C1, ed NA1. Il secondo canale
pilota
un relè con capacità di 1A, presente sulla
morsettiera
con due contatti: C2 e NC2; quest'ultimo può usato come
normalmente
aperto (Na2), posizionando il jumper interno J2 in basso. Il primo
canale
può funzionare in modo monostabile (eccitato solo durante la
ricezione
del segnale), oppure bistabile (cambia di stato a ogni ricezione). Il
modo
di funzionamento del primo canale si imposta con il jumper J1:
chiuso=monostabile,
aperto=bistabile. Il secondo canale funziona sempre come
monostabile.
I collegamenti si effettuano dalla morsettiera,
visibile in basso, che
dispone dei seguenti morsetti:
- + Alimentazione positiva
- - Alimentazione negativa
- C1 Comune relè 1
- Na1 Normalmente aperto relè 1
- C2 Comune relè 2
- Nc2 Normalmente chiuso relè 2 (O
normalmente aperto selezionabile
con J1)
L'utilizzo é estremamente semplice grazie all'autoapprendimento
dei codici, e tre spie di segnalazione a Led indicano
chiaramente
ogni fase del funzionamento. I codici sono memorizzati in una memoria
di
tipo Flash, non volatile, che permette un'affidabilità
eccellente;
comunque la memoria é sottoposta a checksum (somma di
controllo),
e un'eventuale (e improbabile) corruzione dei dati viene
segnalata.
In definitiva, l'RV-1 é un prodotto
esemplare per funzionalità,
affidabilità, semplicità d'uso e prezzo
concorrenziale.
Visualizzare
o scaricare il
manuale utente di RV-1
|
